Газовая хроматография

Нормативная документация:
ПНД Ф 13.1:2:3.27-99. Методика выполнения измерений массовой концентрации оксида углерода и метана методом реакционной газовой хроматографии в атмосферном воздухе, в воздухе рабочей зоны и в источниках промышленных выбросов.
Назначение и область применения методики:
Данная методика предназначена для измерений массовой концентрации оксида углерода и метана в атмосферном воздухе, в воздухе рабочей зоны и в источниках промышленных выбросов. Диапазон измеряемых концентраций от 2,0 до 600 мг/м3.
Определение содержания оксида углерода и метана в газовой пробе основано на использовании метода реакционной газовой хроматографии, который включает отделение метана и окиси углерода от воздуха на колонке с цеолитами, конверсию оксида углерода до метана на нихромовом катализаторе и детектирование пламенно- ионизационным детектором. Расчет концентрации идентифицированного вещества осуществляется методом абсолютной градуировки, с предварительным построением градуировочного графика, используя серию градуировочных смесей с различной концентрацией метана и оксида углерода.

Необходимое оборудование:

• газовый хроматограф с пламенно-ионизационными детектором;
• колонка насадочная М ss316 3м*3 мм, CaA 0.25-0.5 мм;
• комплект поверочных газовых смесей метан/воздух и оксид углерода/воздух, для градуировки хроматографа;
• метанатор;
• вспомогательное оборудование.

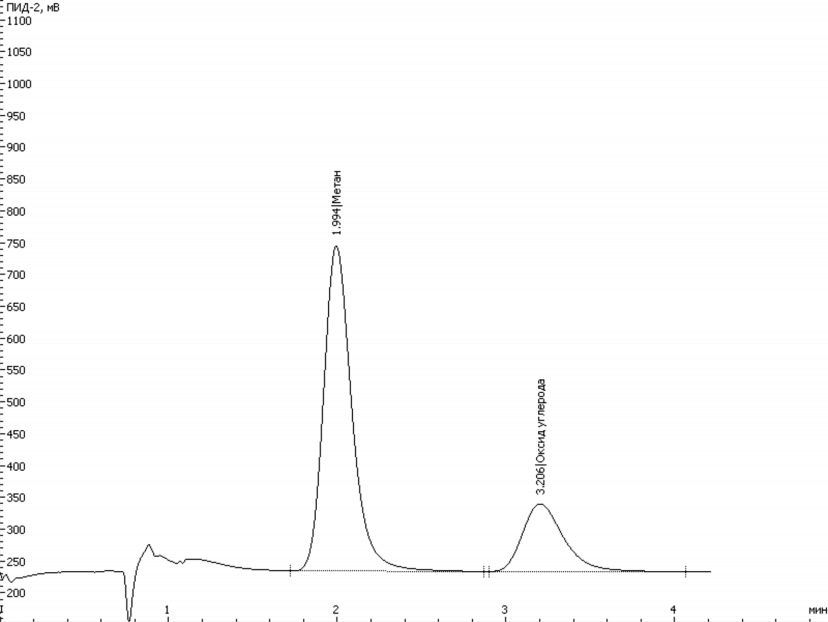

Пример хроматограмм:

Возможные варианты реализации методики измерения:

• в стационарной лаборатории с ручным отбором и вводом пробы, с последующей обработкой данных персоналом лаборатории;
• в стационарной и передвижной лаборатории с автоматическим отбором и вводом пробы, а также последующим расчетом результатов анализа и передачей данных в реестр (базу) измерений (полная автоматизация измерения).
