Углеводороды предельные и непредельные в атмосферном воздухе, воздухе рабочей зоны и промышленных выбросах

Углеводороды предельные и непредельные в атмосферном воздухе, воздухе рабочей зоны и промышленных выбросах


Метод измерения:

Газовая хроматография
Назначение и область применения методик:

  • ПНД Ф 13.1:2:3.23-98. Методика выполнения измерений массовой концентрации предельных углеводородов С1-С5 и непредельных углеводородов (этена, пропена, бутенов) в атмосферном воздухе, воздухе рабочей зоны и промышленных выбросах методом газовой хроматографии;
  • ПНД Ф 13.1:2:3.25-99. Методика выполнения измерений массовой концентрации предельных углеводородов С1-С10 (суммарно), непредельных углеводородов С2-С5 (суммарно) и ароматических углеводородов (бензола, толуола, этилбензола, ксилолов, стирола) при их совместном присутствии в воздухе рабочей зоны и промышленных выбросах методом газовой хроматографии;
  • ПНД Ф 13.1:2:3.24-98. Методика выполнения измерений массовой концентрации индивидуальных парафиновых углеводородов С6-С10 в атмосферном воздухе, воздухе рабочей зоны и промышленных выбросах методом газовой хроматографии;
  • ПНД Ф 13.1:2:3.11-97. Методика выполнения измерений массовой концентрации углеводородов в атмосферном воздухе, воздухе рабочей зоны и промышленных выбросах методом газовой хроматографии;
  • ПНД Ф 13.1:2:3.26-99. Методика выполнения измерений массовой концентрации предельных углеводородов С1-С5, а так же С6 и выше (суммарно) в промышленных выбросах методом газовой хроматографии.


Назначение и область применения методик:

  • О ПНД Ф 13.1:2:3.23-98

Данная методика предназначена для измерений массовой концентрации предельных углеводородов Q-С5 и непредельных углеводородов (этена, пропена, бутенов) в атмосферном воздухе, в воздухе рабочей зоны и в источниках промышленных выбросов. Диапазон измеряемых концентраций от 1,0 до 1500 мг/м3.
Определение содержания предельных углеводородов С-С5 и непредельных углеводородов С2-С4 в газовой пробе основано на газохроматографическом разделении компонентов на колонке, заполненной окисью алюминия, модифицированной едким натром, с последующей их регистрацией пламенно-ионизационным детектором. Расчет концентрации идентифицированного вещества осуществляется методом абсолютной градуировки, с предварительным построением градуировочного графика, используя серию градуировочных смесей с различной концентрацией метана.

Необходимое оборудование:

  • газовый хроматограф с пламенно-ионизационным детектором;
  • колонка насадочная М ss316 3м*3мм, 5% NaOH на окиси алюминия 0.25-0.5мм;
  • комплект поверочных газовых смесей метан/воздух, для градуировки хроматографа;
  • оборудование для отбора проб и вспомогательное оборудование.

Пример хроматограмм:

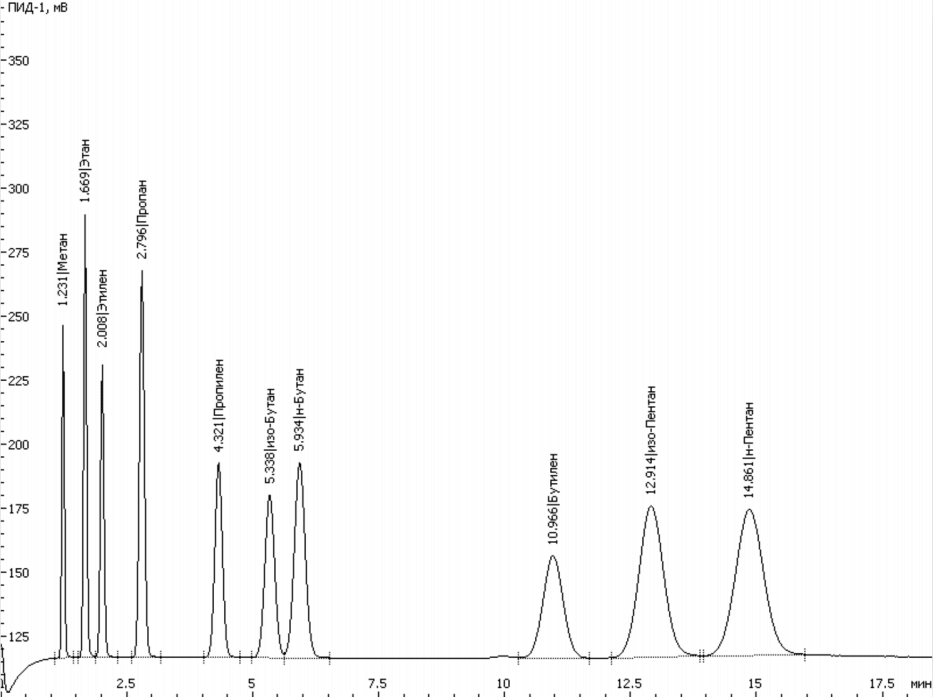

Типовая хроматограмма разделения углеводородов С1-С5 в воздухе

  • ПНД Ф 13.1:2:3.25-99

Данная методика предназначена для измерения массовой концентрации предельных углеводородов С1-С10 (суммарно, в пересчете на углерод), непредельных углеводородов С2-С5 (суммарно, в пересчете на углерод) и ароматических углеводородов (бензола, толуола, этилбензола, ксилолов, стирола) при их совместном присутствии в атмосферном воздухе, в воздухе рабочей зоны и в источниках промышленных выбросов. Диапазон измеряемых концентраций предельных углеводородов С1-С10 (суммарно, в пересчете на углерод) от 0,2 до 1000 вкл. мг/м3, непредельных углеводородов С2-С5 (суммарно, в пересчете на углерод) от 1 до 1000 вкл. мг/м3, ароматических углеводородов (бензол, толуол, этилбензол, ксилол, стирол) от 0,2 до 1000 вкл. мг/м3.
Определение содержания предельных углеводородов С1-С10 (суммарно), непредельных углеводородов С2-С5 (суммарно) и ароматических углеводородов (бензола, толуола, этилбензола, ксилолов, стирола) в газовой пробе основано на газохроматографическом разделении компонентов на насадочной колонке, заполненной 10% нитрилотрипропионитрила на цветохроме ЗК, с последующей их регистрацией пламенно-ионизационным детектором. Расчет концентрации идентифицированного вещества осуществляется методом абсолютной градуировки, с предварительным построением градуировочного графика, используя серию градуировочных смесей с различной концентрацией метана.
Необходимое оборудование:
О газовый хроматограф с пламенно-ионизационным детектором О колонка насадочная М ss316 1м*3мм, 10% НТПН на цветохроме 3К 0.16-0.18мм О комплект поверочных газовых смесей метан/воздух, для градуировки хроматографа О оборудование для отбора проб и вспомогательное оборудование

Пример хроматограмм:
Типовая хроматограмма разделения предельных углеводородов С1-С5 и ароматических углеводородов в воздухе

  • ПНД Ф 13.1:2:3.24-98

Данная методика предназначена для измерения массовой концентрации гексана, гептана, октана, нонана и декана в атмосферном воздухе, в воздухе рабочей зоны и промышленных выбросах. Диапазон измеряемых концентраций от 1,0 до 1000 мг/м3.
Определение содержания предельных углеводородов С6-С10 основано на газохроматографическом разделении компонентов пробы на насадочной колонке, заполненной силохромом С-80 с последующей их регистрацией пламенно-ионизационным детектором. Расчет концентрации идентифицированного вещества осуществляется методом абсолютной градуировки, с предварительным построением градуировочного графика, используя серию градуировочных смесей с различной концентрацией метана.
Необходимое оборудование:
газовый хроматограф с пламенно-ионизационным детектором;
колонка насадочная М 2м*3мм, Силохром С-80 на цветохроме 3К 0.16-0.25мм;
комплект поверочных газовых смесей метан/воздух, для градуировки хроматографа;
оборудование для отбора проб и вспомогательное оборудование.

  • ПНД Ф 13.1:2:3.11-97

Данная методика предназначена для измерения массовой концентрации углеводородов в атмосферном воздухе, воздухе рабочей зоны и промышленных выбросах методом хроматографии (в пересчете на углерод). Диапазон измеряемых концентраций от 5,0 до 1000 мг/м3.
Определение содержания углеводородов основано на применении насадочной колонки без сорбента с последующим детектированием компонентов в виде суммарного неразделенного пика пламенно-ионизационным детектором. Расчет концентрации осуществляется методом абсолютной градуировки, с предварительным построением градуировочного графика, используя серию градуировочных смесей с различной концентрацией метана.
Назначение и оборудование:

  • газовый хроматограф с пламенно-ионизационным детектором
  • колонка насадочная М 3м*3мм, незаполненная
  • комплект поверочных газовых смесей метан/воздух, для градуировки хроматографа
  • оборудование для отбора проб и вспомогательное оборудование
  • ПНД Ф 13.1:2:3.26-99

Данная методика предназначена для измерения массовой концентрации предельных углеводородов С1-С5 , а также С6 и выше (суммарно) в воздухе рабочей зоны и промышленных выбросах методом газовой хроматографии. Диапазон измеряемых концентраций от 1 до 1500 мг/м3.
Измерение концентрации предельных углеводородов С1-С5 , а также С6 и выше в газовой пробе основано на газохроматографическом разделении компонентов на насадочной колонке, заполненной 10% дибутилфталата на цветохроме ЗК, с последующей их регистрацией пламенно-ионизационным детектором.
Необходимое оборудование:

  • газовый хроматограф с пламенно-ионизационным детектором;
  • колонка насадочная М 3м*3мм, 70% дибутилфталат на цветохроме 3К фр. 0,14-0,16 мм;
  • комплект поверочных газовых смесей метан/воздух, для градуировки хроматографа;
  • оборудование для отбора проб и вспомогательное оборудование.


Возможные варианты реализации методики измерения:

  • в стационарной лаборатории с ручным отбором и вводом пробы, с последующей обработкой данных персоналом лаборатории;
  • в передвижной лаборатории с автоматическим отбором и вводом пробы, а также последующим расчетом результатов анализа и передачей данных в реестр (базу) измерений (полная автоматизация измерения).
