Газовая хроматография

Нормативная документация:
МВИ методика М-10. Методика определения хлорсодержащих органических соединений (метиленхлорида, хлороформа, дихлорэтана, четыреххлористого углерода, эпихлоргидрина, трихлорэтилена, тетрахлорэтилена) а также ацетальдегида и акрилонитрила в промышленных выбросах в атмосферу методом газовой хроматографии с использованием универсального многоразового пробоотборника.
Назначение и область применения методики:
Данная методика позволяет проводить количественный хроматографический анализ хлорсодержащих органических соединений: метиленхлорида, хлороформа, дихлорэтана, четыреххлористого углерода, эпихлоргидрина, трихлорэтилена, тетрахлорэтилена) а также ацетальдегида и акрилонитрила в промышленных выбросах в атмосферу.
Диапазон измерений массовой концентрации хлорсодержащих органических соединений:

• метиленхлорида от 1,5 до 300 мг/м3;
• хлороформа от 1,0 до 300 мг/м3;
• дихлорэтана от 0,05 до 300 мг/м3;
• четыреххлористого углерода от 0,2 до 500 мг/м3;
• эпихлоргидрина от 0,05 до 300 мг/м3;
• трихлорэтилена от 1 до 500 мг/м3;
• тетрахлорэтилена от 0,1 до 900 мг/м3;
• ацетальдегида от 0,1 до 50 мг/м3;
• акрилонитрила от 0,03 до 100 мг/м3.

Определяемые вещества отбирают из газовых выбросов на сорбционные трубки с полимерным сорбентом (Полисорб-1, Полисорб-10, полидифенилфталид). Затем проводят термодесорбцию, хроматографическое разделение на насадочной или капиллярной колонке и детектирование с помощью пламенно - ионизационного детектора.
Качественная идентификация определяемого компонента осуществляется по временам удерживания.
Расчет концентрации идентифицированного вещества осуществляется методом абсолютной градуировки, с предварительным построением градуировочного графика с использованием градуировочных растворов органических веществ или по газовым смесям, полученным в динамической установке типа «Микрогаз».

Необходимое оборудование:

• газовый хроматограф с пламенно-ионизационными детекторами;
• двухстадийный термодесорбер;
• насадочная колонка М 3м*3мм, 5% OVна хроматоне NAWDMCS100/120 меш., или капиллярная колонка DB-1 60m*0.53mm*3,0mkm, Cat. № 125-1064;
• чистые вещества для приготовления градуировочных растворов;
• оборудование для отбора проб и вспомогательное оборудование.

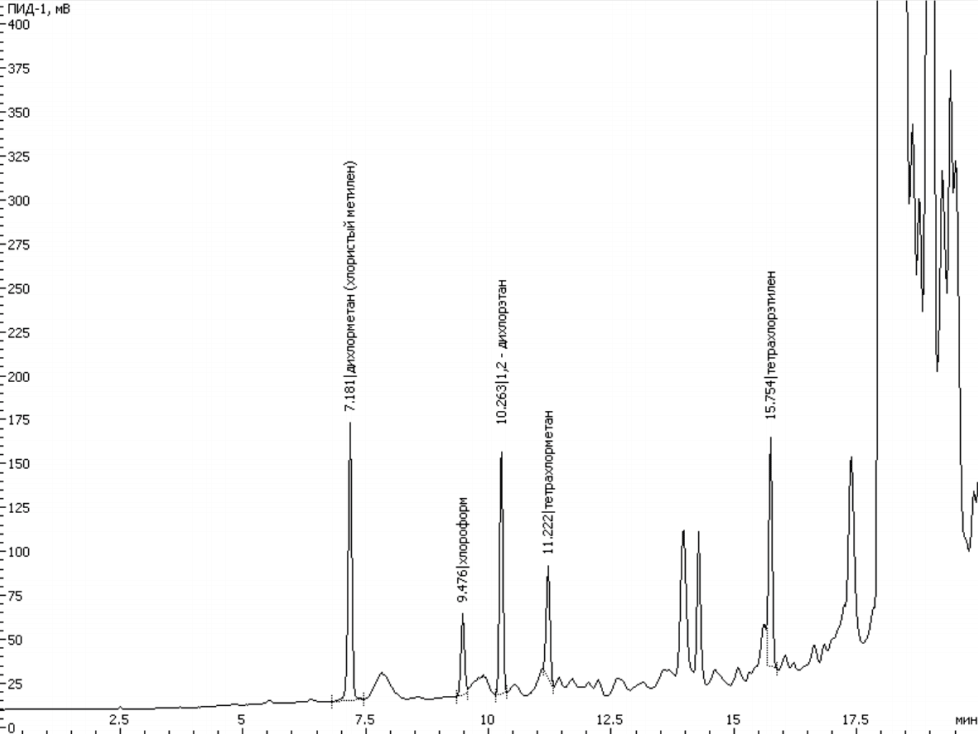

Пример хроматограмм:


Возможные варианты реализации методики измерения:

• в стационарной лаборатории с полуавтоматическим отбором и вводом пробы, с последующей обработкой данных персоналом лаборатории.
