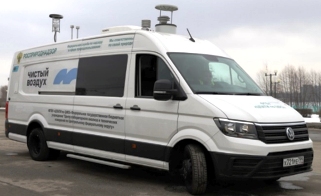

Передвижной экологический пост контроля атмосферы (ПЭП-1-1)

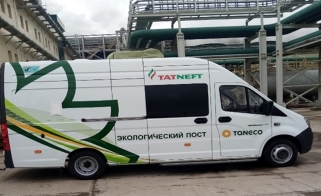

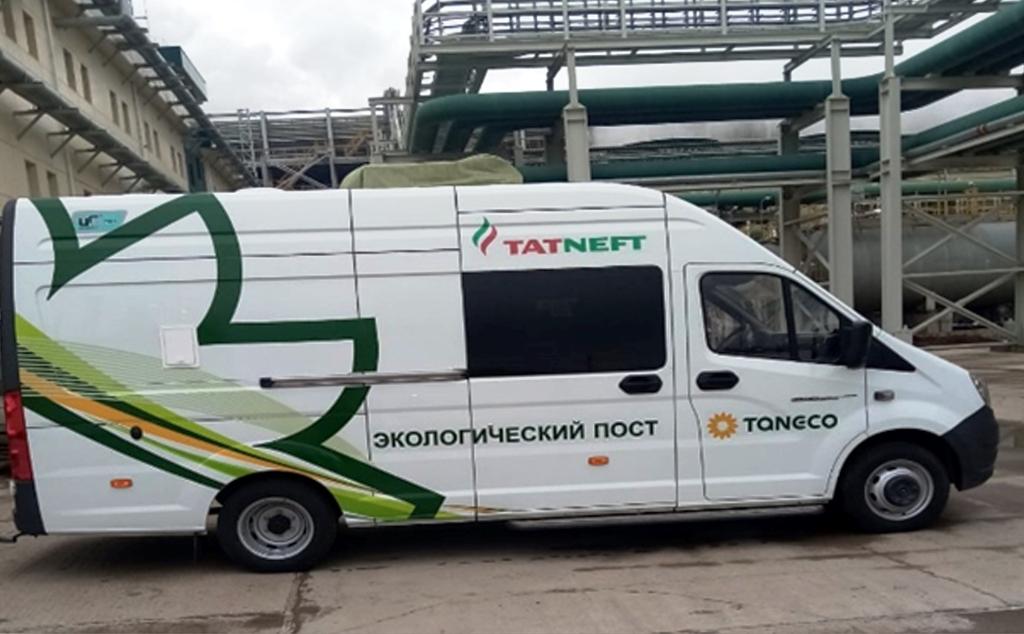

ПЕРЕДВИЖНОЙ ЭКОЛОГИЧЕСКИЙ ПОСТ ПЭП-1-1
Пост оснащен автоматическими приборами, позволяющими измерять содержание широкого спектра загрязнителей в атмосферном воздухе, метеорологические параметры, а также проводить отбор проб для последующего анализа в стационарных лабораториях.

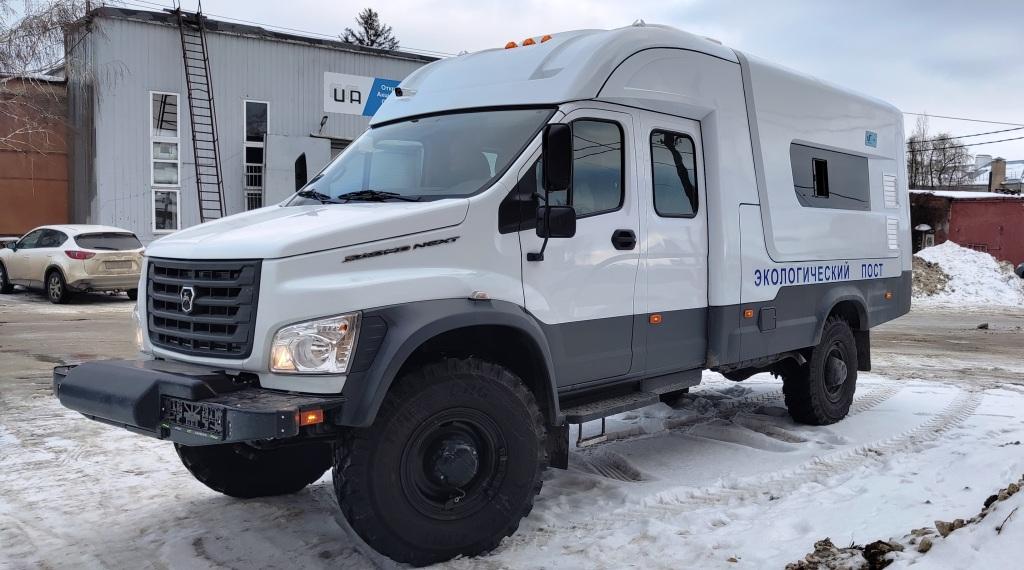

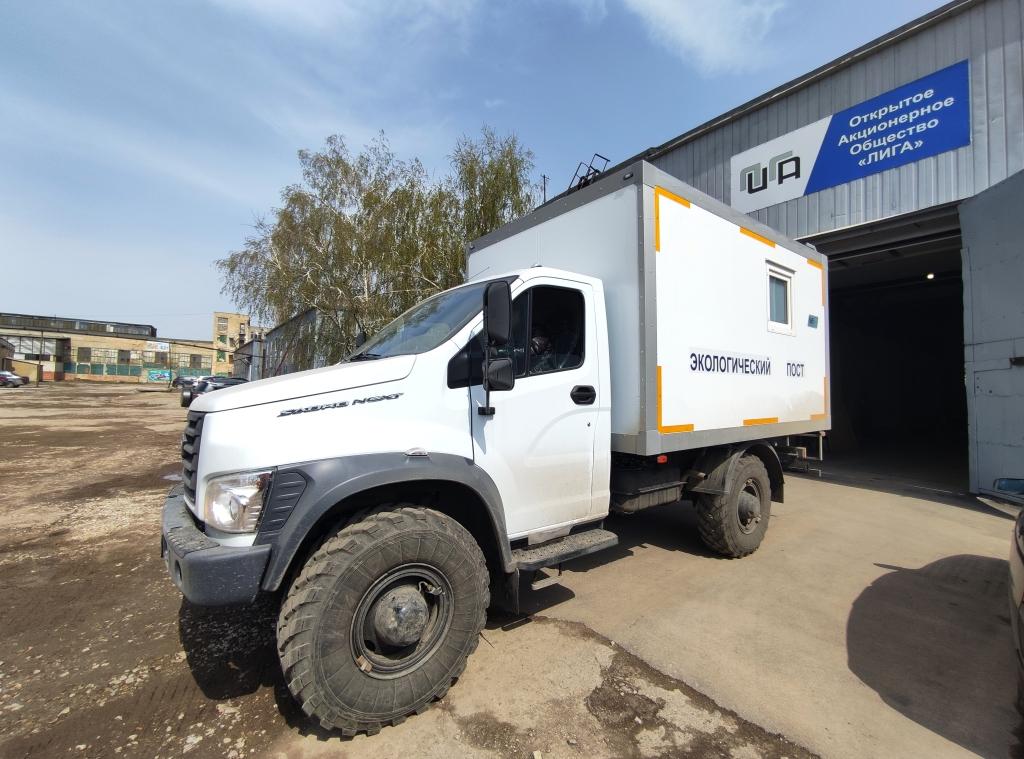

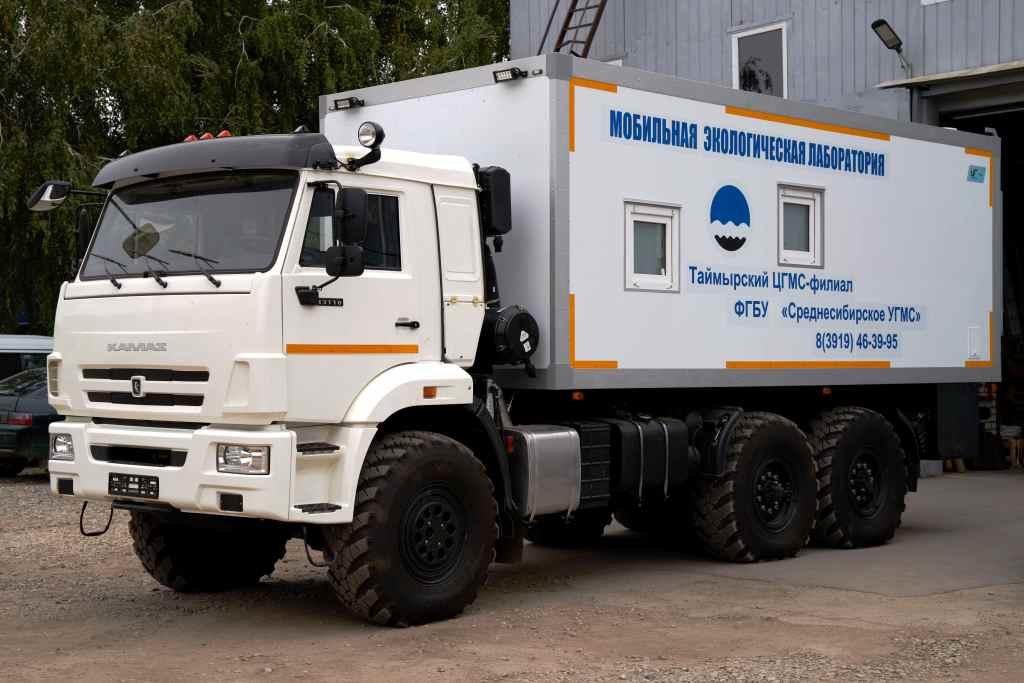

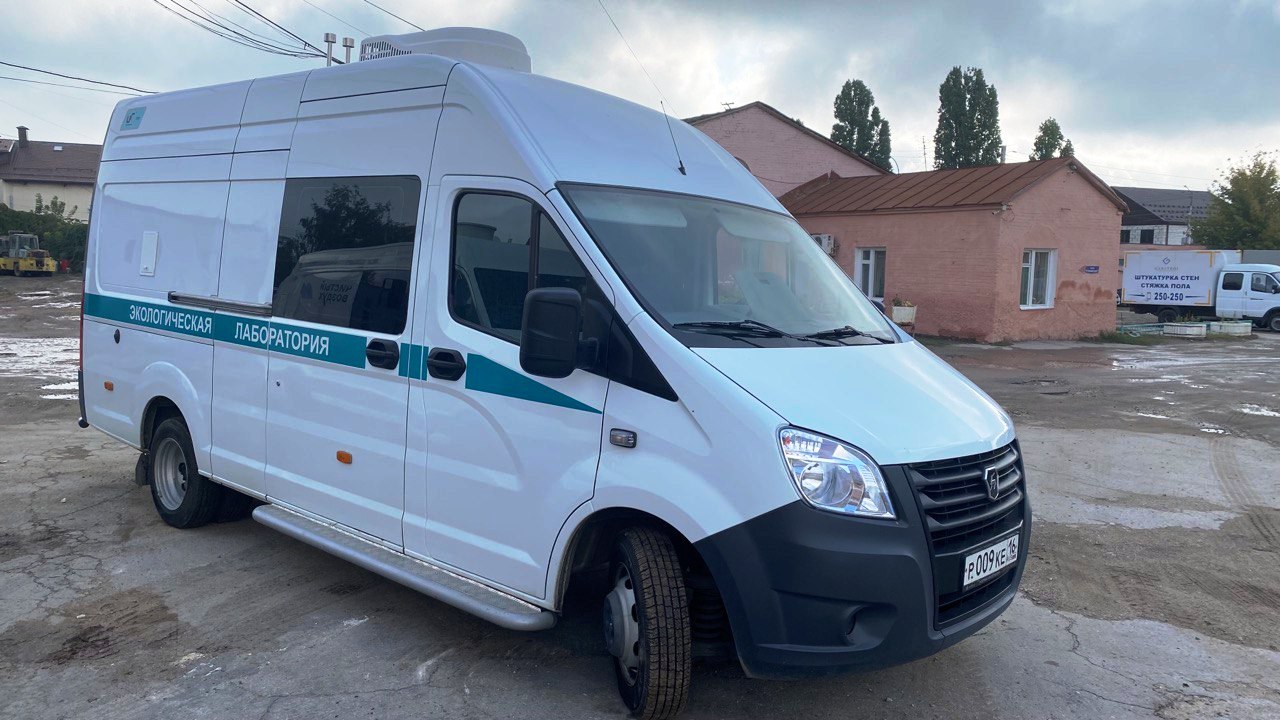

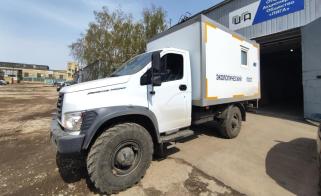

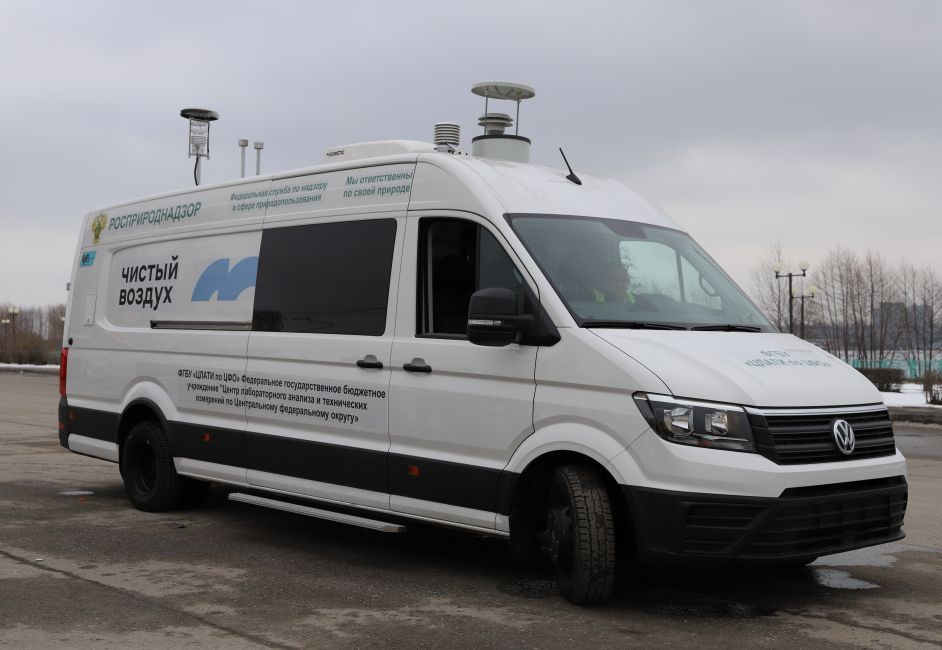

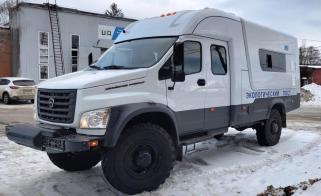

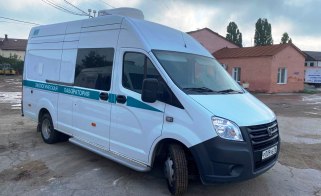

Передвижной экологический пост может быть изготовлен на базе различных шасси: ГАЗ ГАЗель NEXT, ГАЗ ГАЗель Бизнес ГАЗ ГАЗон NEXT, ГАЗ Садко NEXT, ГАЗ NEXT Садко, КамАЗ-43118 и др.
Возможности передвижного экологического поста:
- проведение оперативной оценки состояния атмосферного воздуха в режиме реального времени;
- проведение отбора проб для анализа в стационарной лаборатории;
- построение областей расположения потенциальных источников загрязнения на карте;
- выявление метеорологических условий, при которых увеличиваются концентрации загрязняющих веществ с целью заблаговременного принятия мер по снижению выбросов в данный период;
- предоставление доступа к результатам измерений органам государственного экологического надзора и заинтересованным лицам.

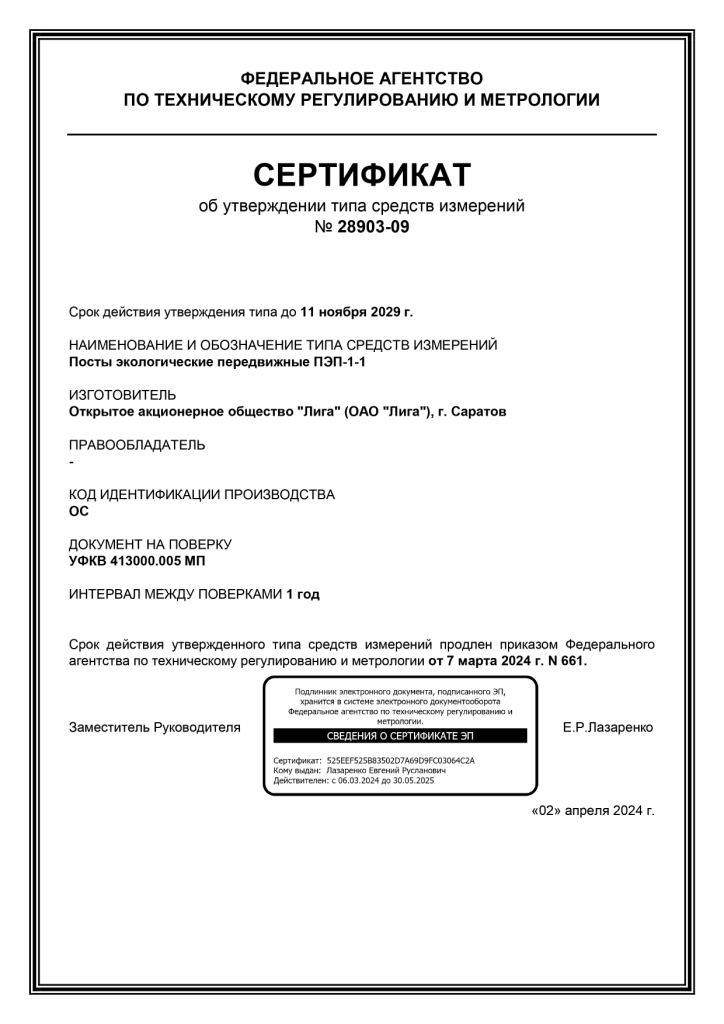

ПЭП-1-1 зарегистрирован в Государственном реестре средств измерений за №28903-09 и допущен к применению в Российской Федерации.
Состав стандартного оборудования ПЭП-1-1:
- стойка газоаналитическая;
- измерительный комплекс;
- метеорологический комплекс;
- пробоотборные устройства;
- система автономного электропитания;
- система жизнеобеспечения;
- автоматизированная система сбора, обработки и передачи информации;
- навигационная система;
- система проверки достоверности измерений.
Стойка газоаналитическая
Стойка газоаналитическая предназначена для установки газоанализаторов, пробоотборных устройств, анализатора аэрозольных частиц, системы проверки достоверности измерений, системы сбора, обработки и передачи информации. Каркас выполнен из высокопрочного профиля с устройствами крепления оборудования. Амортизационная виброгасящая подвеска обеспечивает устойчивое гашение колебаний при движении поста.
Измерительный комплекс
Измерительный комплекс предназначен для непрерывных автоматических измерений загрязняющих веществ в атмосферном воздухе при проведении экологического мониторинга.
В зависимости от конкретных задач в состав комплекса могут входить:
- Автоматические газоанализаторы (АО «Оптэк», ООО ЭТЭК (Россия);
- Хроматографические анализаторы «ACA-LIGA», «ACA-LIGA HC», «ACA» модификация BTEX, «ACA» модификация HC (ОАО «Лига»);
- Автоматические хроматографические комплексы (ОАО «Лига»);
- Блоки отбора проб на фильтры, сорбционные трубки и поглотительные приборы;
- Анализаторы аэрозольных частиц, метеостанция, система проверки достоверности измерений и др.;

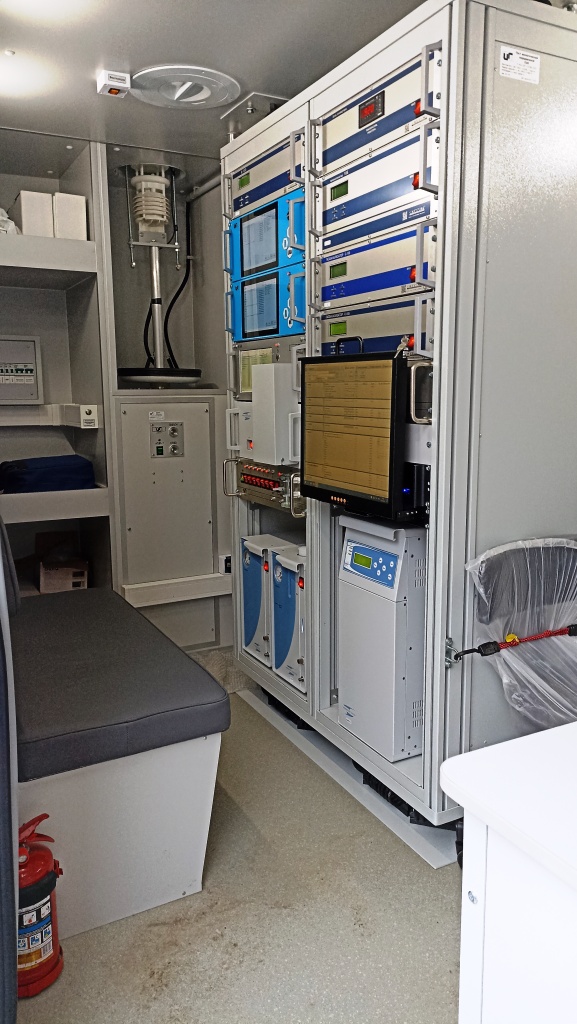

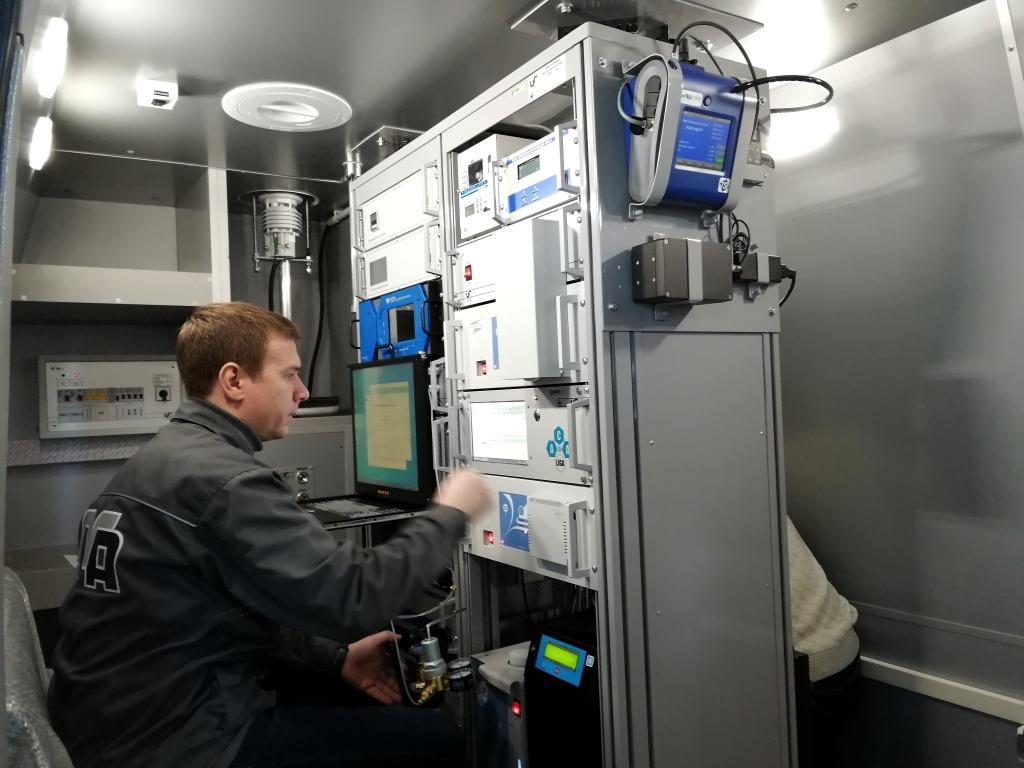

Газоаналитическая стойка с измерительным комплексом
Комплекс является многоканальным, многофункциональным автоматическим средством измерения.

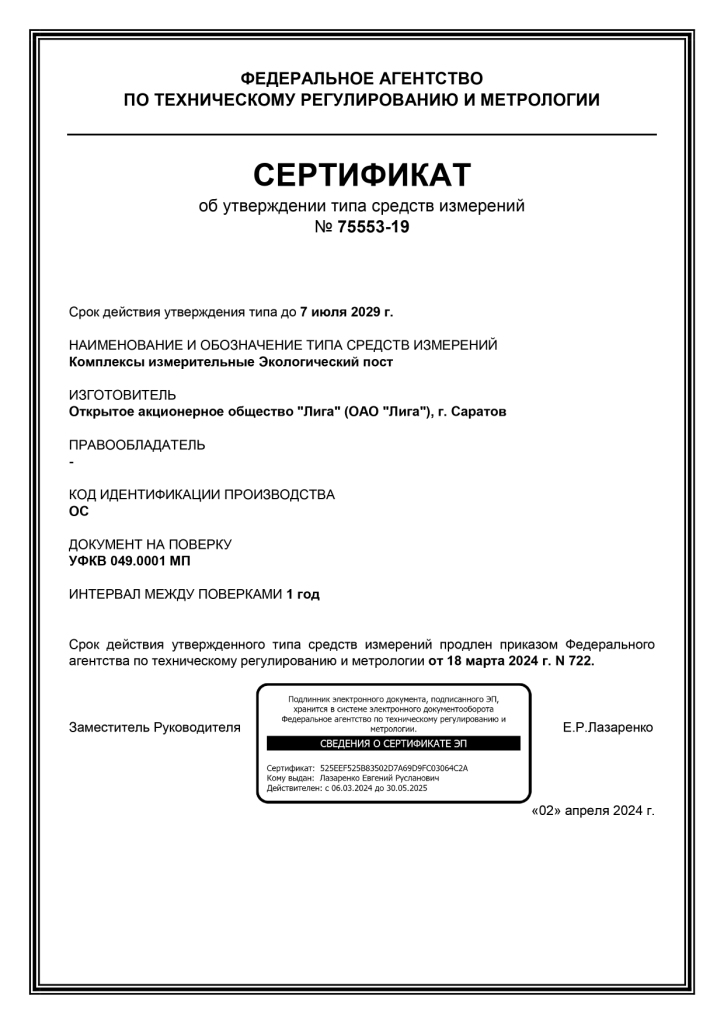

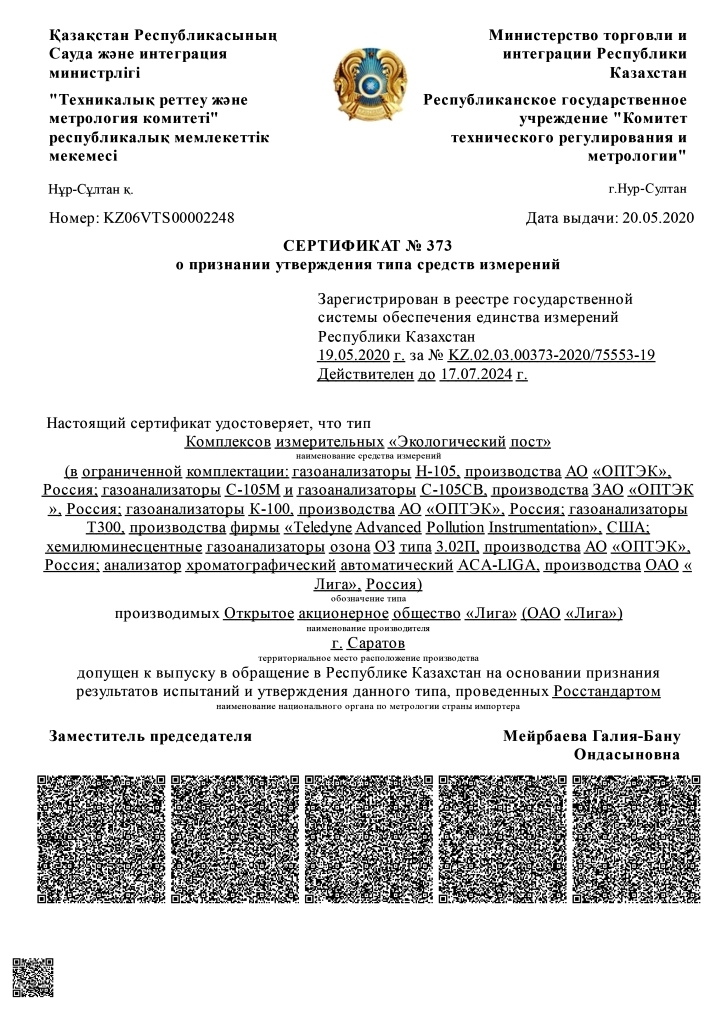

Измерительный комплекс зарегистрирован в государственном реестре средств измерений Российской Федерации №75553-19 и реестре государственной системы обеспечения единства измерений Республики Казахстан № KZ06VTS00002248.
ПЕРЕЧЕНЬ КОМПОНЕНТОВ, ОПРЕДЕЛЯЕМЫХ В АВТОМАТИЧЕСКОМ РЕЖИМЕ:
Метеорологический комплекс
Автоматический метеорологический комплекс предназначен для определения метеопараметров:
- температуры воздуха (-50…600С);
- относительной влажности воздуха (1…100%);
- скорости и направления воздушного потока (0,3-65 м/с, 3600);
- атмосферного давления (300…1100 гПа).
Комплекс в свёрнутом (походном) положении установлен в лабораторном отсеке и снабжен автоматическим подъемным устройством развёртывания в рабочее положении в точке отбора. Развертывание и ориентирование метеорологического комплекса автоматизировано и производится из лабораторного отсека.
Пробоотборные устройства
Пробоотборный зонд
Обогреваемый пробоотборный зонд, устанавливается в крыше лабораторного отсека и предназначен для отбора проб атмосферного воздуха с высоты от 2.4 до 3,5 м от поверхности земли (что соответствует требованиям по отбору проб воздуха ГОСТа 17.2.3.01-86 и РД 52.04.186-89) и их подачи на входы газоанализаторов, анализаторов аэрозольных частиц, блоков отбора проб.
Блок отбора проб на фильтры предназначен для отбора проб атмосферного воздуха на фильтры АФА согласно требованиям РД 52.04.186-89 с дальнейшим их анализом в стационарной лаборатории.
Блок отбора проб на фильтры
Отбор проб воздуха производится через боковую форточку лабораторного отсека с помощью автоматических аспираторов.
Блок отбора проб на сорбционные трубки
и поглотительные приборы (БПП)
БПП предназначен для отбора проб воздуха на сорбционные трубки, поглотители Рыхтера и другие поглотительные приборы с дальнейшим анализом в стационарной лаборатории. Отбор производится в соответствие с требованиями РД 52.04.186-89 по отбору проб воздуха.
Система проверки достоверности
- Предназначена для оперативного выполнения процедуры проверки качества выполнения измерений.
- Система включает в себя генератор газовых смесей, набор образцов и устройство коммутации газовых потоков, позволяющие оперативно подавать образцовые пробы на измерительное оборудование без нарушения герметичности газовых линий.
- Система позволяет быть уверенным в корректности проводимых измерений и подтвердить правильность уже полученных результатов.
Система автономного электропитания и жизнеобеспечения
Предназначена для обеспечения бесперебойной работы оборудования в течение рабочего дня и включает в себя:
- блок питания с функцией зарядного устройства;
- аккумуляторные батареи;
- систему защиты от поражения электрическим током;
- электрогенераторную установку с возможностью работы во время движения автомобиля;
- накрышный кондиционер;
- автономный отопитель;
- вытяжной накрышный вентилятор.

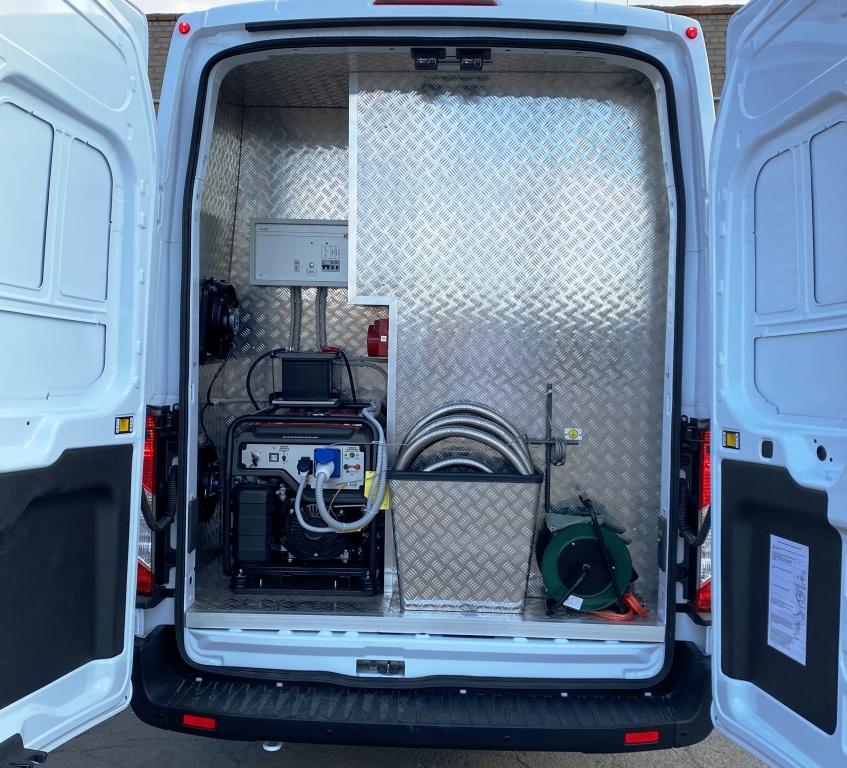

Вспомогательный отсек
Система энергоснабжения адаптирована под передвижной вариант и обеспечивает бесперебойное электроснабжение при движении автомобиля, отборе проб и выполнении измерений, при длительной стоянке, в перерывах между выездами на выполнение измерений.

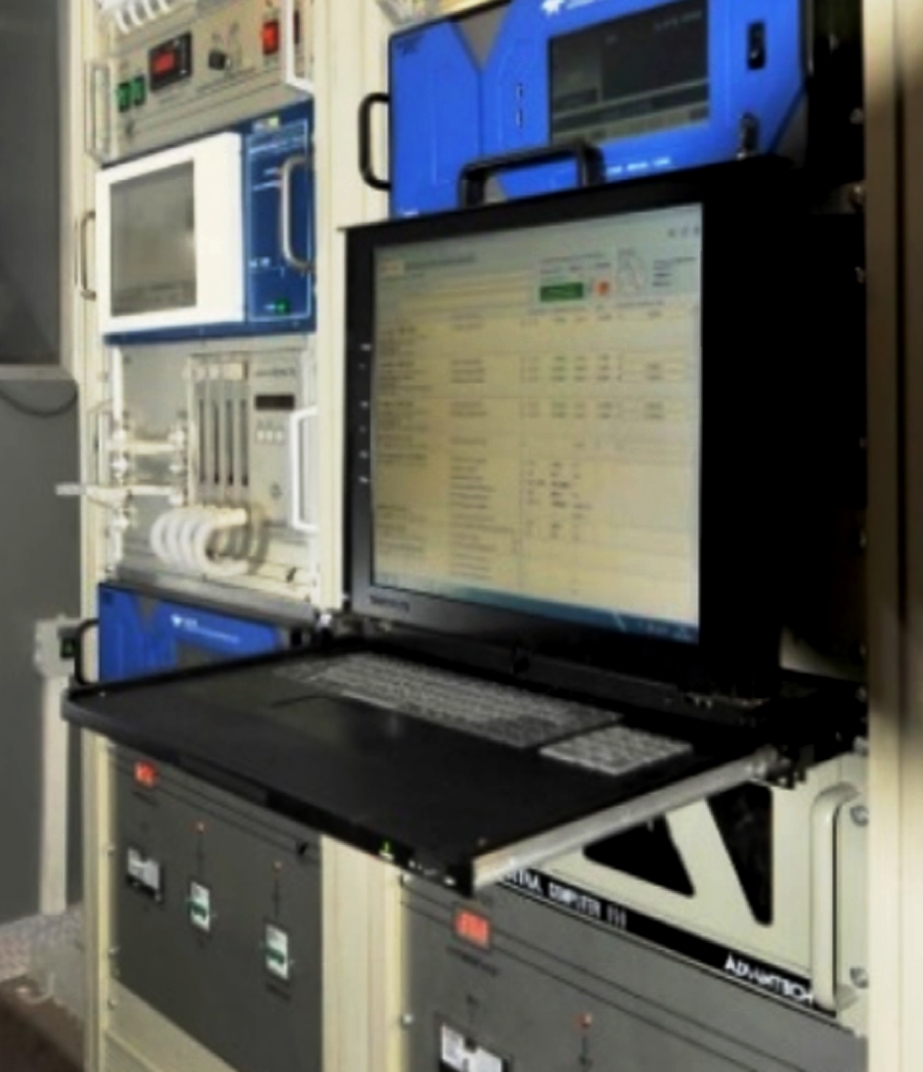

Автоматизированная система сбора, обработки и передачи информации
Осуществляет прием и обработку данных от газоанализаторов, хроматографических анализаторов, метеорологического комплекса, навигационной системы.
Снабжена программным обеспечением для обработки, анализа и интерпретации результатов измерений атмосферного воздуха на содержание загрязняющих веществ, а также передачи результатов измерений по каналам связи на пункт сбора информации.
Система состоит из аппаратной и программной части и включает: компьютер; консоль оператора; роутер 3G/4G; навигационная система; специальное программное обеспечение для экологического поста.
